Sudut Kanan Berputar Rotary Table

Sebagai pengeluar pengurang kelajuan profesional yang terkenal, GIGAGER menyediakan pengurangan kelajuan sudut kanan berkualiti tinggi di seluruh dunia.

GIGAGER Right Angle Hollow Rotary Table juga dipanggil 90 derajat roda gigi berongga putar yang direka khusus untuk gearbox motor servo untuk aplikasi kawalan gerakan. Beberapa reducer kelajuan sudut kanan juga dipanggil kotak gear stereng atau kotak gear bevel lingkaran yang digunakan untuk aplikasi di mana perubahan arah diperlukan. Mereka adalah ciri-ciri badan keluli tahan karat bersepadu untuk memastikan ketegaran maksimum dan rintangan kakisan.

1. Apakah Jadual Rotary berongga Angle Hak?

Jadual Rotary Hollow Sudut Kanan adalah sejenis peranti beban berputar yang direka khas untuk perubahan arah kuasa 90 darjah dalam beberapa aplikasi untuk tujuan penjimatan jarak atau reka bentuk mekanisme khas. Ia mengambil kelebihan dari Jadual Berputar Hollow dan kotak gear stereng 90 darjah yang menjadikan paip dan penyambungan mungkin menyulitkan.

Penggunaan gigi bevel roda atas yang direka bentuk badan lembut dan reka bentuk permukaan gigi yang dioptimumkan membuat beban yang lebih tinggi dan membolehkan keluaran tork yang tinggi. Apabila ia digabungkan dengan pengurangan planet, nisbah gear akan menjadi lebih besar yang mencapai sehingga 1:50.

Gear diperbuat daripada keluli aloi berkarbonat kekuatan tinggi dan kekerasan permukaan gigi selepas karbur boleh mencapai HRC60 ± 2 °.

Disambungkan dengan motor servo, Jadual Rotary Hollow Sudut Kanan boleh membuat segmen di mana-mana sudut, yang dapat memenuhi kawalan digit yang tidak dapat dicapai oleh penginderai cam.

Ia juga merupakan alternatif yang ideal untuk motor DD dan Cam Indexer dan pelengkap yang baik kepada Jadual Berputar Hollow.

2. Apakah ciri produk?

• Meningkatkan Kebolehpercayaan dan Mengurangkan Kos Melalui Sambungan Langsung

Meja peralatan dan lengan robot boleh dipasang terus pada jadual output Jadual Sudut Kanan Angle Hak. Ia boleh menjimatkan masa dan kos untuk reka bentuk mekanikal, peruntukan bahagian, debug tali pinggang, dan lain-lain, yang mana dibandingkan dengan penggunaan bahagian mekanikal seperti kendi dan tali pinggang.

• Alternatif Ideal untuk Indeks DD Motor dan Cam

GIGAGER Hak Sudut Hollow Rotary Table mengambil kelebihan servo motor, pengindeks cam dan motor DD, menjadikan pengindeksan di mana-mana sudut dan prestasi tinggi.

• Kekuatan Posisi Tinggi Precision ≦ 1 arc min

Backlash ≦ 1 arc min, ketepatan kedudukan berulang sehingga ± 5 arc detik.

Nota: Ketepatan kedudukan berulang diukur pada suhu malar (suhu biasa) di bawah beban malar.

• Struktur Berongga Besar Diameter Membuat Wiring dan Piping Kemungkinan

Pendawaian dan perpipaan lebih mudah dan mudah, dan kelebihan ciri ini amat menonjol dalam persekitaran pendawaian dan perpipaan rumit.

• Beban Aksen Besar Sehingga 5000N

Dengan badan yang direka bentuk kekuatannya yang tinggi, ia dapat menanggung beban paksi yang lebih besar lebih daripada Hollow Rotary Table.

3. Konfigurasi Sistem

Konfigurasi Sudut Kanan Rotary Hole
Konfigurasi Standard		Aksesori Pilihan
1	Jadual Berputar Hollow × 1 set	1	Plat Sensor × 1 set
		2	Sensor Photoelectric × 1 set

4. Berapa Banyak Model yang Tersedia?

Model	Jenis Motor	Saiz bingkai	Nisbah gear	Tork yang dibenarkan	Beban Aksion yang Dibenarkan	Berat badan
GSA42-03K-SV	Motor Servo 50-100W	42 mm (1.65 in.)	1: 3	12 Nm	200 N	1.1 kg
GSA90-03K-SV	Motor Servo 50-100W	90 mm (3.54 in.)	1: 3	24 Nm	800 N	3.2 kg
GSA130-03K-SV	Motor Servo 200-400W	130 mm (5.12 in.)	1: 3	40 Nm	2500 N	6.5 kg
GSA200-05K-SV	Motor Servo 750W	200 mm (7.87 in.)	1: 5	80 Nm	5000N	18 kg

Untuk butiran lanjut, sila rujuk kepada Katalog yang dilampirkan. (muat turun PDF di halaman ini)

5. Bagaimana untuk mencapai Output Nisbah Gear Lebih Besar?

Bagi sesetengah aplikasi, nisbah gear yang lebih besar diperlukan, ia boleh dicapai dengan gabungan Jadual Rotary Hole Sudut Kanan dengan Reducer Planet atau Sudut Gear Sudut Kanan. Berikut adalah senarai kombinasi untuk nisbah gear yang berbeza.

Model	Jenis Pengurangan Gabungan	Nisbah gear	Jenis Motor
GSA42-03K-SV	Pengurangan Sudut Kanan Siri GSZ	9	Servo Motor
GSA42-03K-SV	Pengurangan Planet	9/12/15/21/30
GSA90-03K-SV	Pengurangan Sudut Kanan Siri GSZ	9
GSA90-03K-SV	Pengurangan Planet	9/12/15/21/30
GSA130-03K-SV	Pengurangan Sudut Kanan Siri GSZ	6/9
GSA130-03K-SV	Pengurangan Planet	9/12/15/21/30
GSA200-05K-SV	Pengurangan Sudut Kanan Siri GSZ	10/15
GSA200-05K-SV	Pengurangan Planet	15/20/25/35/50

Gabungan Sudut Kanan Berputar dengan Pengurangan Planet

Gabungan Sudut Khas Hollow Rotary Table dengan Reducer Sudut Kanan

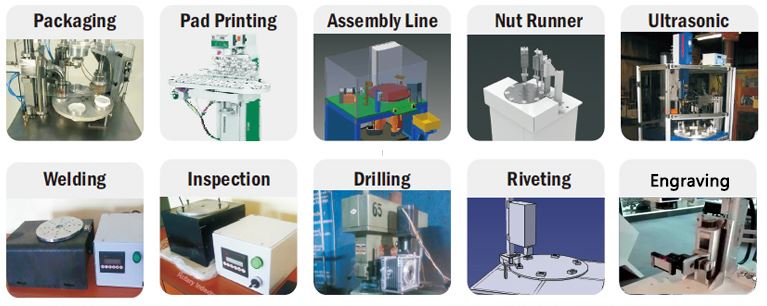

6. Apakah Jenis Peranti Boleh Digunakan Angle Hak Memusing Jadual Berputar?

Jadual Rotary Hollow Angle Hak boleh digunakan untuk banyak aplikasi seperti CNC Indexing Device, Rotating Stage, Radar Ketenteraan, Laser Marking Machine, Ujian Gyro, Test Sensor Graviti, Kompas Elektronik Uji telefon bimbit dan produk elektronik yang tepat lainnya. Ia juga boleh digunakan untuk sendi lengan robot, garis pengeluaran automasi, peranti ujian, pemotongan laser, dan sebagainya.
