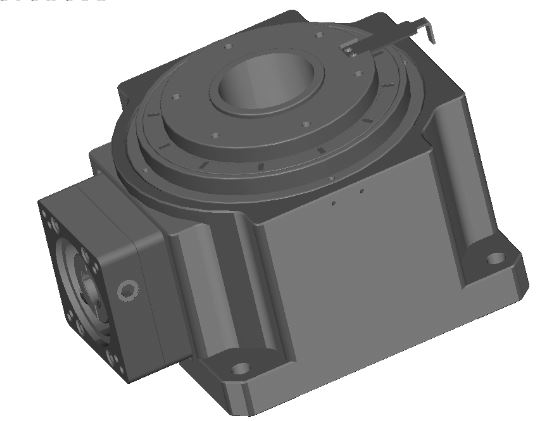

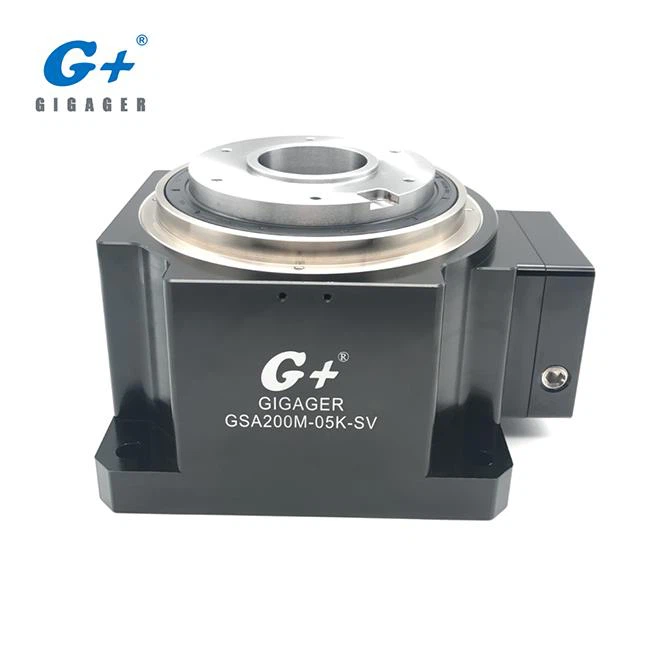

Ini adalah Precision Right Angle Rotary Table model GSA200-05K-SV dengan nisbah gear 1: 5 saiz meja 200mm untuk motor servo. Jadual Rotary Angle Right Precision membuat pendawaian dan perpipaan lebih mudah dan mudah, dan kelebihan ciri ini amat menonjol dalam persekitaran pendawaian dan perpipaan rumit. Dengan badan yang direka bentuk kekuatannya yang tinggi, ia boleh menanggung beban paksi yang lebih besar lebih daripada Hollow Rotary Table Sehingga 5000N.
1. Spesifikasi Precision Sudut Rotary Sudut Hak GSA200-05K-SV
Parameter | ||
Jenis Motor | Jenama 750W SV Motor | |
Tork yang dibenarkan | Nm | 80 |
Kelajuan Input yang Dibenarkan | rpm | 2000 |
Beban Aksion yang Dibenarkan | N | 5000 |
Kebolehulangan | sec | ± 5 (0.001 °) |
Platform Kesederhanaan | mm | ± 0.005 |
Backlash | min | ≦ 1 |
Berat badan | kg | 18 |
Parameter Motor | ||
Jenama | Kod | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Oriental | O | DX475 |
Delta | T | ECMA-C30807 |
* Motor servo dikonfigurasi oleh pelanggan. Model di atas adalah untuk rujukan sahaja

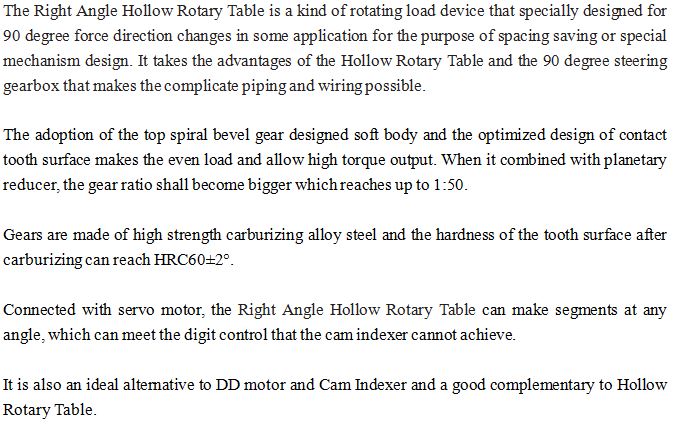

2. Apakah Jadual Rotary Sudut Kanan Precision?
3. Apakah ciri produk Precision Right Rotation Table Rotary?

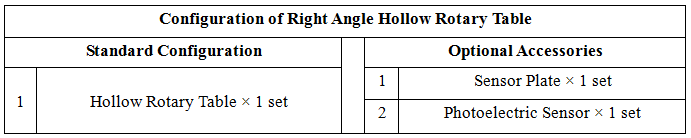

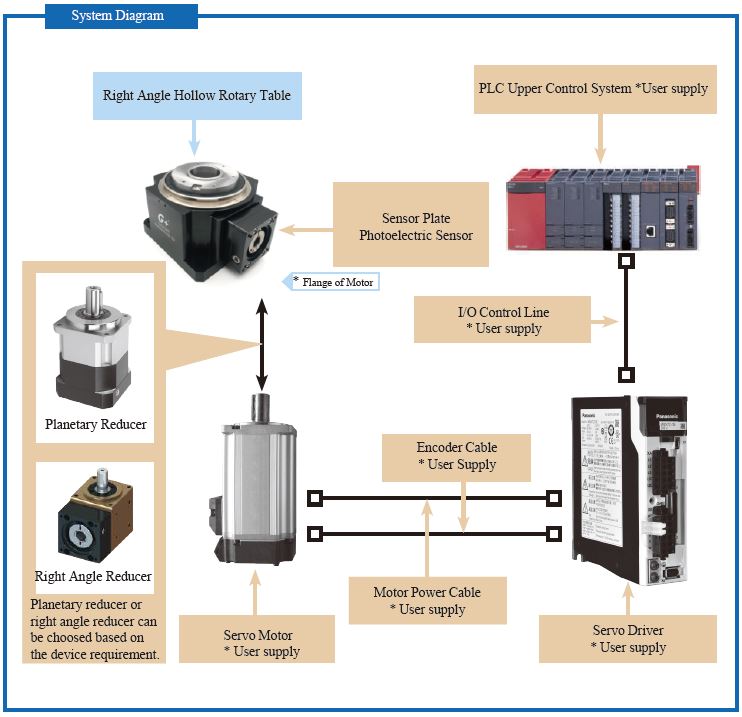

4. Sistem Konfigurasi Precision Sudut Rotary Sudut Kanan

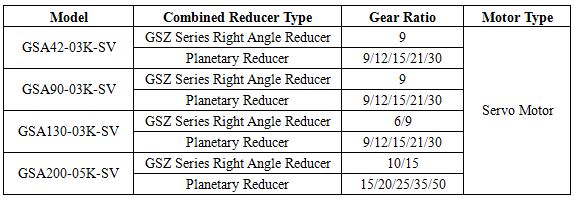

5. Berapa Banyak Model Boleh Diterima?
Untuk butiran lanjut, sila rujuk kepada Katalog yang dilampirkan. (muat turun PDF di halaman ini)
6. Bagaimana untuk Mencapai Output Nisbah Gear Lebih Besar?

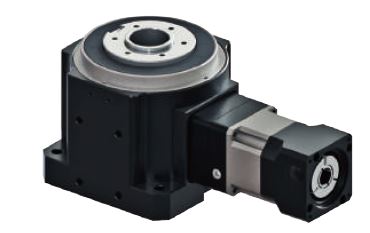

Gabungan Jadual Rotary Sudut Kanan dengan Pengurangan Planet
Gabungan Jadual Rotary Angle Kanan dengan Pengurangan Sudut Kanan
7. Apakah Jenis Peranti Boleh Menggunakan Jadual Rotary Angle Hak Precision?
Untuk lebih banyak video, sila klik GIGAGER Saluran Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Bagaimana untuk Memilih Model Yang Benar untuk Peranti Saya?
Untuk maklumat lanjut mengenai pemilihan model Pemuat Berlikar Hollow, sila rujuk kepada Halaman Pemilihan Model dalam Katalog.
9. Bagaimana Memasang Motor Servo ke Jadual Rotary Sudut Kanan?
Sila rujuk Katalog atau hubungi jualan teknikal kami.
10. Mengapa memilih GIGAGER?
11. Soalan Lazim
Nota 1: Pertukaran Unit Tork
Unit Tork | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1.152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
Nota 2: Unit Sudut
Unit Sudut | Nilai | Simbol | Shorthand |
Ijazah | 1/360 Circle | ° | Deg |
Minit Arc | 1/60 darjah | '(nombor perdana) | arcmin, amin, MOA |
Arc-second | 1/60 arcmin | "(Nombor perdana Double) | arcsec |
1/1000 Arc Second | 1/1000 arcsec | mas |
