Jenis SV Jenis Rotary Table untuk Servo Motor

Jenis SV GIGAGER Hollow Rotary Table juga dipanggil Hollow Rotary Stage yang direka khusus untuk gearbox motor servo untuk aplikasi kawalan gerakan. Ia mengambil kesempatan penuh dari fleksibiliti motor servo, memberikan perancang kebebasan reka bentuk mekanisme yang lebih besar.

• Jadual berasingan membuat reka bentuk dengan lebih bebas

• Jadual pengeluaran berongga besar diameter

• Ketepatan Kedudukan Tinggi ≦ 1

• Keluaran tork tinggi

• Kelonggaran yang tinggi untuk memilih Servo Motor

• Prestasi kos yang tinggi

1. Apakah Jadual Berputar Hollow?

Jadual Berputar Hollow adalah sejenis peranti beban berputar yang baru. Mengandungi kecekapan penghantaran tinggi, ketepatan tinggi, ketegaran tinggi dan prestasi tinggi, ia menggabungkan kelebihan servo motor, pengindeks cam dan motor DD, memperoleh keseimbangan antara tiga produk ini.

Penggunaan gigi serong lingkaran atas dan reka bentuk permukaan gigi sentuhan yang optimum menjadikan beban yang lebih tinggi dan membolehkan keluaran tork yang tinggi. Apabila ia digabungkan dengan pengurangan planet atau reducer sudut kanan, nisbah gear akan menjadi lebih besar sehingga 1: 180.

Gear diperbuat daripada keluli aloi berkarbonat kekuatan tinggi dan kekerasan permukaan gigi selepas karbur boleh mencapai HRC60 ± 2 °.

Dilengkapi dengan motor servo, Actuator Rotary Hollow dapat membuat segmen di mana-mana sudut, yang dapat memenuhi kawalan digit yang tidak dapat dicapai oleh penunjuk cam. Ketepatan kedudukan adalah setanding dengan motor memandu langsung yang dapat merealisasikan kedudukan beban inersia dalam waktu yang singkat.


Demo for Gyro Test	Mini AB Rotary Axis (CNC 4th Axis dan 5th Axis)

2. Apakah ciri-ciri produk jenis SV Rotary Hollow Table?

• Meningkatkan Kebolehpercayaan dan Mengurangkan Kos Melalui Sambungan Langsung

Meja peralatan dan lengan robot boleh dipasang terus pada jadual output Jadual Berputar Hollow. Ia boleh menjimatkan masa dan kos untuk reka bentuk mekanikal, peruntukan bahagian, debug tali pinggang, dan lain-lain, yang mana dibandingkan dengan penggunaan bahagian mekanikal seperti kendi dan tali pinggang.

• Nisbah Gear Besar Sehingga 1: 180 Membuat Kemungkinan

Dengan kombinasi Reducer Planet atau Sudut Gear Kanan, nisbah gear akan menjadi lebih besar sehingga 1: 180.

• Alternatif Ideal untuk Indeks DD Motor dan Cam

GIGAGER Hollow Rotary Table mengambil kelebihan servo motor, pengindeks cam dan motor DD, menjadikan pengindeksan di mana-mana sudut dan prestasi tinggi.

• Kedudukan Precision Tinggi tanpa Backlash

Bukan tindak balas balik, ketepatan kedudukan berulang sehingga ± 5 saat arc, ketepatan kedudukan ≦ 1 arc min.

Nota: Ketepatan kedudukan berulang diukur pada suhu malar (suhu biasa) di bawah beban malar.

• Struktur Berongga Besar Diameter Membuat Wiring dan Piping Kemungkinan

Pendawaian dan perpipaan lebih mudah dan mudah, dan kelebihan ciri ini amat menonjol dalam persekitaran pendawaian dan perpipaan rumit.

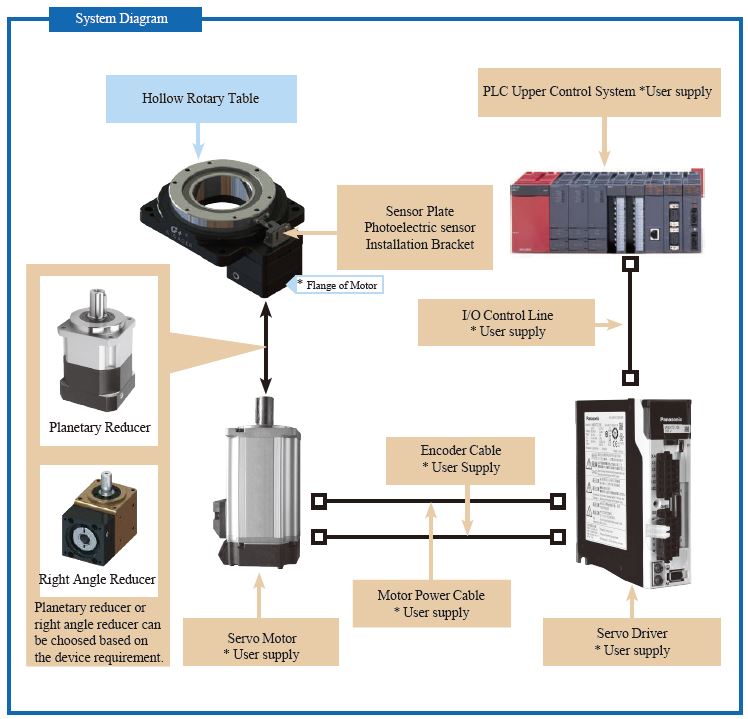

3. Sistem Konfigurasi Jenis SV Hollow Rotary Table

Konfigurasi jenis SV Hollow Rotary Table
Konfigurasi Standard		Aksesori Pilihan
1	Jadual Berputar Hollow × 1 set	1	Plat Sensor × 1 set
		2	Sensor Photoelectric × 1 set
		3	Pendakap Sensor × 1 set

4. Berapa Banyak Model yang Tersedia?

Model	Jenis Bearing	Saiz bingkai	Nisbah gear	Tork yang dibenarkan	Kelulusan yang dibenarkan	Masa Permulaan Beban Inertia yang Dibenarkan
GSN60-05K-SV	Cross Roller Bearing	60 mm (2.36 in.)	1: 5	5.2 Nm	300 rpm (jadual)	5 Nm
GSN85-05K-SV	Cross Roller Bearing	85 mm (3.35 in.)	1: 5	8 Nm	300 rpm (jadual)	10 Nm
GSN85-18K-SV	Cross Roller Bearing	85 mm (3.35 in.)	1:18	3.2 Nm	150 rpm (jadual)	10 Nm
GSN130-10K-SV	Cross Roller Bearing	130 mm (5.12 in.)	1:10	32 Nm	250 rpm (jadual)	50 Nm
GSN130-18K-SV	Cross Roller Bearing	130 mm (5.12 in.)	1:18	20 Nm	150 rpm (jadual)	50 Nm
GSN200-10K-SV	Cross Roller Bearing	200 mm (7.87 in.)	1:10	65 Nm	250 rpm (jadual)	100 Nm
GSN200-18K-SV	Cross Roller Bearing	200 mm (7.87 in.)	1:18	50 Nm	150 rpm (jadual)	100 Nm
GSB60-05K-SV	Tapered Roller Bearing	60 mm (2.36 in.)	1: 5	5.3 Nm	350 rpm (jadual)	5 Nm
GSB100-08K-SV	Tapered Roller Bearing	100 mm (3.94 in.)	1: 8	26 Nm	250 rpm (jadual)	30 Nm
GSB130-10K-SV	Tapered Roller Bearing	130 mm (5.12 in.)	1:10	48 Nm	200 rpm (jadual)	35 Nm
GSB200-10K-SV	Tapered Roller Bearing	200 mm (7.87 in.)	1:10	65 Nm	200 rpm (jadual)	45 Nm

Untuk butiran lanjut, sila rujuk kepada Katalog yang dilampirkan. (muat turun PDF di halaman ini)

5. Bagaimana untuk mencapai Output Nisbah Gear Lebih Besar?

Untuk sesetengah aplikasi, nisbah gear yang lebih besar diperlukan, dapat dicapai dengan kombinasi Jadual Rotat Berongga dengan Pengurangan Planet atau Gearbox Sudut Kanan. Berikut adalah senarai kombinasi untuk nisbah gear yang berbeza.

Siri	Model	Jenis Pengurangan Gabungan	Nisbah gear	Dilengkapi Jenis Motor
GSN	60	Pengurangan Sudut Kanan Siri GSZ	15	Servo Motor
	60	Pengurangan Planet	15/20/25/35/50
	85	Pengurangan Sudut Kanan Siri GSZ	10/15/54
	85	Pengurangan Planet	15/20/25/35/50/54/72/90/180
	130	Pengurangan Sudut Kanan Siri GSZ	20/30/36/54
	130	Pengurangan Planet	30/40/50/54/70/72/90/100/126/180
	200	Pengurangan Sudut Kanan Siri GSZ	20/30/36/54
	200	Pengurangan Planet	30/50/54/72/90/126/180
GSB	60	Pengurangan Sudut Kanan Siri GSZ	15	Servo Motor
	60	Pengurangan Planet	15/20/25/35/50
	85	Pengurangan Sudut Kanan Siri GSZ	16/24
	85	Pengurangan Planet	24/32/40/56/80
	130	Pengurangan Sudut Kanan Siri GSZ	20/30
	130	Pengurangan Planet	30/40/50/70/100
	200	Pengurangan Sudut Kanan Siri GSZ	20/30
	200	Pengurangan Planet	30/40/50/70/100

Gabungan Jadual Rotat Berongga dengan Reducer Planetary

Gabungan Jadual Rotary Hollow dengan Pengurangan Sudut Kanan

6. Apakah jenis peranti yang boleh menggunakan penggerak berputar berongga?

Jadual Rotary Hollow boleh digunakan untuk aplikasi seperti CNC Indexing Device, Rotating Stage, Radar Ketenteraan, Laser Marking Machine, Uji Gyro, Uji Sensor Graviti, Uji Kompas Elektronik untuk ponsel dan produk elektronik yang tepat. Ia juga boleh digunakan untuk sendi lengan robot, garis pengeluaran automasi, peranti ujian, pemotongan laser, dan sebagainya.
