Model memandu harmonik SHF-14 / SHF-17 / SHF-20 / SHF-25 / SHF-32. GIGAGER membekalkan pelbagai pengurangan kelajuan prestasi tinggi ke cina dan dunia. Memandangkan GIGAGER sentiasa berkomunikasi dengan pakar dan perusahaan dari Jepun dan Taiwan, kami mempunyai pengumpulan teknikal yang mendalam. Pemacu harmonik GIGAGER adalah alternatif sempurna untuk belanjawan terhad anda.

1. Apakah ciri-ciri Produk GIGAGER Harmonic Gear Reducer?

• Kekuatan tinggi flexspline, jangka hayat yang panjang

• Kapasiti tork tinggi

• Backlash yang rendah untuk memenuhi keperluan peranti anda

• Kecekapan tinggi output

2. SHF Standard Series Harmonic Drive

Siri	Taipkan	Spec	Nisbah gear
SHF	Standard	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Untuk lebih banyak siri CSF, SHD, CSD, sila rujuk kepada Katalog yang dilampirkan. (muat turun PDF di halaman ini)

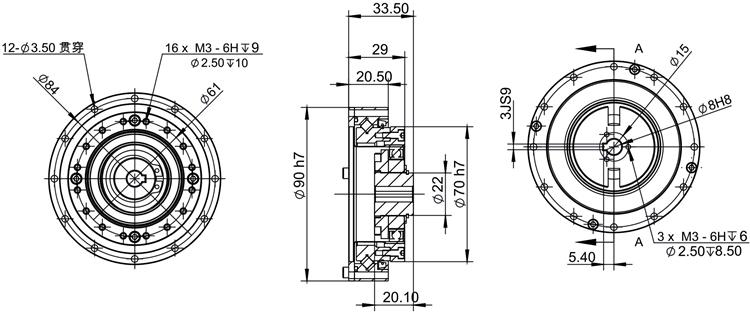

Model: SHF-14

Parameter

Item		Nisbah gear
Item		30K	50K	80K	100K
Nilai Tork (Input 2000r / min)	Nm	3.8	5.1	7.4	7.4
Maksimum Maksimum Tork (Mula • Berhenti)	Nm	8.6	17	22	27
Nilai Maksimum Maksimum Purata Beban Tork	Nm	7.8	6.6	10.5	10.5
Tepat Maksimum Maksimum Tork	Nm	16	33	45	51
Kelajuan Berputar Input Maksimum yang dibenarkan	r / min	8000	8000	8000	8000
Purata kelajuan berputar input yang dibenarkan	r / min	3500	3500	3500	3500
Backlash	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Jangka Masa Direka	jam	10000	10000	15000	15000

Model: SHF-17

Item		Nisbah gear
Item		30K	50K	80K	100K
Nilai Tork (Input 2000r / min)	Nm	8.4	15.2	21	23
Maksimum Maksimum Tork (Mula • Berhenti)	Nm	15.2	32	41	52
Nilai Maksimum Maksimum Purata Beban Tork	Nm	11.5	25	26	38
Tepat Maksimum Maksimum Tork	Nm	29	66	83	108
Kelajuan Berputar Input Maksimum yang dibenarkan	r / min	7000	7000	7000	7000
Purata kelajuan berputar input yang dibenarkan	r / min	3500	3500	3500	3500
Backlash	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Jangka Masa Direka	jam	10000	10000	15000	10000

Model: SHF-20

Item		Nisbah gear
Item		30K	50K	80K	100K	120K
Nilai Tork (Input 2000r / min)	Nm	14	24	32	38	38
Maksimum Maksimum Tork (Mula • Berhenti)	Nm	26	53	70	78	83
Nilai Maksimum Maksimum Purata Beban Tork	Nm	19	32	45	47	47
Tepat Maksimum Maksimum Tork	Nm	48	93	121	140	140
Kelajuan Berputar Input Maksimum yang dibenarkan	r / min	6000	6000	6000	6000	6000
Purata kelajuan berputar input yang dibenarkan	r / min	3500	3500	3500	3500	3500
Backlash	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Jangka Masa Direka	jam	10000	10000	15000	15000	15000

Model: SHF-25

Item		Nisbah gear
Item		30K	50K	80K	100K	120K	160K
Nilai Tork (Input 2000r / min)	Nm	26	37	60	64	64	64
Maksimum Maksimum Tork (Mula • Berhenti)	Nm	48	93	130	149	159	167
Nilai Maksimum Maksimum Purata Beban Tork	Nm	36	52	83	103	103	103
Tepat Maksimum Maksimum Tork	Nm	90	177	242	270	289	298
Kelajuan Berputar Input Maksimum yang dibenarkan	r / min	5500	5500	5500	5500	5500	5500
Purata kelajuan berputar input yang dibenarkan	r / min	3500	3500	3500	3500	3500	3500
Backlash	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Jangka Masa Direka	jam	10000	10000	15000	15000	15000	15000

Model: SHF-32

Item		Nisbah gear
Item		50K	80K	100K	120K
Nilai Tork (Input 2000r / min)	Nm	72	112	130	130
Maksimum Maksimum Tork (Mula • Berhenti)	Nm	205	289	325	335
Nilai Maksimum Maksimum Purata Beban Tork	Nm	103	159	208	205
Tepat Maksimum Maksimum Tork	Nm	363	540	635	652
Kelajuan Berputar Input Maksimum yang dibenarkan	r / min	4500	4500	4500	4500
Purata kelajuan berputar input yang dibenarkan	r / min	3500	3500	3500	3500
Backlash	Arc sec	≦ 20	≦ 10	≦ 10	≦ 10
Jangka Masa Direka	jam	10000	15000	15000	15000
