Hollow Bore Rotary Stage

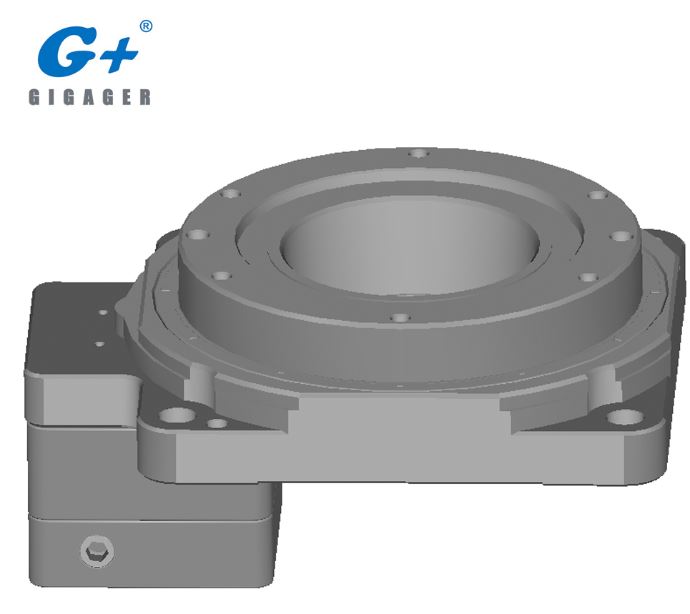

Ini adalah nombor model Hollow Rotary Table GSN130-18K-SV dengan saiz meja 130mm nisbah gear 1:18 untuk motor servo. GIGAGER Hollow Rotary Table juga dipanggil Hollow Rotary Stage yang direka khusus untuk gearbox motor servo untuk aplikasi kawalan gerakan. Ia mengambil kesempatan penuh dari fleksibiliti motor servo, memberikan perancang kebebasan reka bentuk mekanisme yang lebih besar.

1. Spesifikasi Model GSN130-18K-SV

* Motor servo dikonfigurasi oleh pelanggan. Model di atas adalah untuk rujukan sahaja

2. Apakah Jadual Berputar Hollow?

3. Apakah ciri-ciri produk jenis SV Rotary Hollow Table?

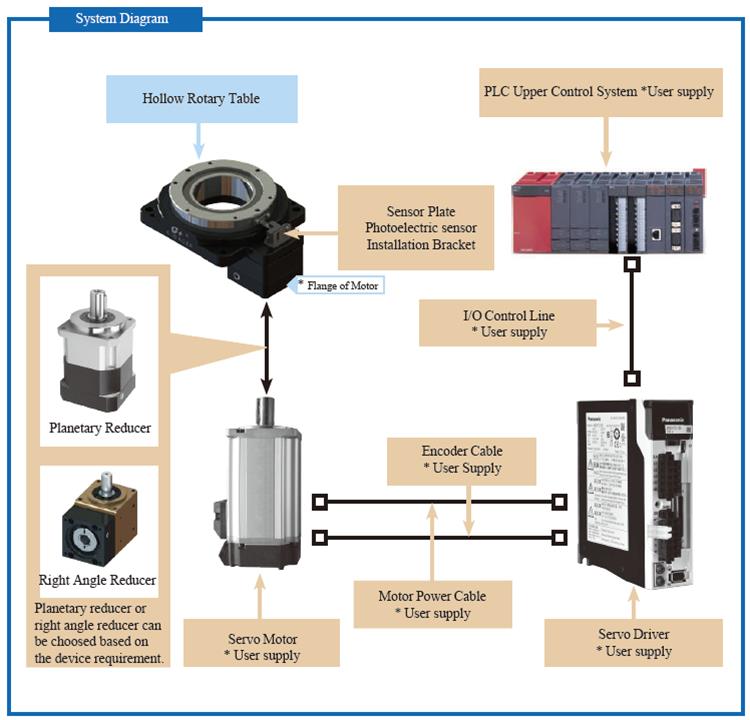

4. Sistem Konfigurasi Jenis SV Hollow Rotary Table

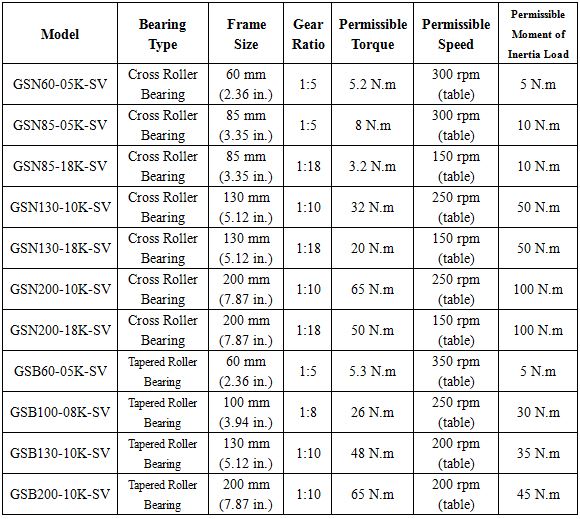

5. Berapa Banyak Model SV Boleh Diterima?

6. Bagaimana untuk Mencapai Output Nisbah Gear Lebih Besar?

Gabungan Jadual Rotat Berongga dengan Reducer Planetary

Gabungan Jadual Rotary Hollow dengan Pengurangan Sudut Kanan

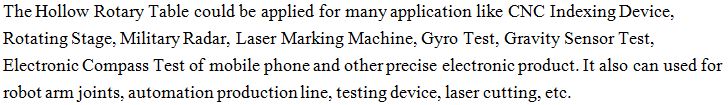

7. Apakah jenis peranti yang boleh menggunakan penggerak berputar berongga?

Pautan Video Demo:

a. Demo for Gyro Test https://youtu.be/PwKiObIMXRM

b. Demo untuk Axis ke-4 atau Axis ke-5 https://youtu.be/L9gheXQ6zLc

Untuk lebih banyak video, sila klik GIGAGER Saluran Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Bagaimana untuk Memilih Model Yang Benar untuk Peranti Saya?

Untuk maklumat lanjut mengenai pemilihan model Pemuat Berlikar Hollow, sila rujuk kepada Halaman Pemilihan Model dalam Katalog.

9. Bagaimana Memasang Motor Servo ke Meja Berputar Hollow?

Sila rujuk Katalog atau hubungi jualan teknikal kami.

10. Mengapa memilih GIGAGER?

11. Pengetahuan Berkaitan

GIGAGER Hollow Rotary Table menyediakan kedudukan sudut unggul dan direka bentuk untuk menghapuskan masalah tindak balas, geseran dan haus yang dikaitkan dengan cacing, pemacu gear dan tali pinggang. Ciri-ciri penyelenggaraan yang rendah dan tinggi yang digunakan oleh Actuator Rotary Hollow menghasilkan jumlah kos pemilikan yang terendah.

Pakej yang kompak dan reka bentuk Superior dari Actuator Rotary Hollow dioptimumkan untuk meminimumkan ketinggian peringkat. Profil rendah tahap mengurangkan jumlah kerja sistem tinggi. Galas hubungan sudut digunakan untuk memaksimumkan prestasi berkenaan dengan goyangan, kekakuan momen dan geseran. GIGAGER Hollow Rotary Tables mempunyai lubang berongga besar yang boleh digunakan untuk penyaluran melalui feed-through atau balok.

Posisi yang tepat dijamin dengan jadual prestasi tinggi. Backlash sifar menjadikan GIGAGER Hollow Rotary Table sebagai penyelesaian yang sesuai untuk aplikasi yang memerlukan perubahan arah yang kerap.

Bagaimana untuk memilih motor servo yang betul dan pengurangan kelajuan?

1) Sahkan bahawa tork muatan beban anda adalah kurang daripada tork keluaran yang dinilai pengurangan.

2) Nisbah pengurangan tork motor (didarab dengan) x adalah lebih besar daripada tork beban undian.

3) Beban ditukar kepada momen inersia motor servo melalui reducer, yang berada dalam julat motor servo yang dibenarkan.

4) Sahkan bahawa ketepatan pengurangan boleh memenuhi keperluan kawalan anda.

5) Struktur pengurangan boleh memenuhi keperluan peralatan dan boleh dihubungkan dengan motor servo terpilih.

Di samping nisbah gear pengurangan, tork keluaran, daya paksi aci output, pemeriksaan kuasa radial; juga bergantung kepada ketepatan penghantaran pengurangan, mengikut keadaan kerja. Kerana ketepatan penghantaran sangat tinggi dan harganya tinggi, selagi motor dan pengurang dipadankan untuk memenuhi keperluan (fungsi dan prestasi) anda, itu baik-baik saja.

Dengan reducer itu dapat meningkatkan torsi, tetapi kecepatannya berkurang, jadi apakah pengurang kecepatan harus secara komprehensif mempertimbangkan kecepatan dan torsi. Sebagai contoh, pada mesin pemindahan, terdapat dua kaedah pemanduan biasa: (Kuasa motor servo kira-kira dikira dengan pengiraan. Julat ini tidak boleh dibazirkan, jadi kuasa motor dua kaedah pemanduan tidak jauh berbeza.)

Jadual Berputar Berongga Pengenalan:

Platform berputar berongga adalah produk yang dipatenkan, produk baru revolusioner. Digunakan dalam pelbagai aplikasi gerakan berputar. Ia boleh menggantikan DD MOTOR dengan splitter cam. Ia menggabungkan kecekapan kerja yang tinggi, ketepatan tinggi, ketegaran tinggi dan prestasi kos tinggi. Ia adalah produk revolusioner dalam mekanisme gerakan berputar. Keseimbangan antara kedua, ketepatan kedudukan pengulangan ≦ 5 saat, motor mudah untuk menyediakan, beban stabil, boleh digabungkan dengan motor AC servo atau stepper motor untuk pembahagian sudut sewenang-wenang, bukan sahaja dapat memenuhi kawalan digital yang pembahagi tidak dapat mencapai , ketepatan kedudukan Boleh dibandingkan dengan motor DD. Dapat mengurangkan kos secara signifikan, membawa anda hasil yang tidak dijangka!

Permohonan:

Jadual putar boleh digunakan dalam automasi barisan pengeluaran

Tanda laser atau putar putar dalam mesin ukiran

Aci putar dalam mekanisme penjajaran ketepatan

Beban robot beban ringan

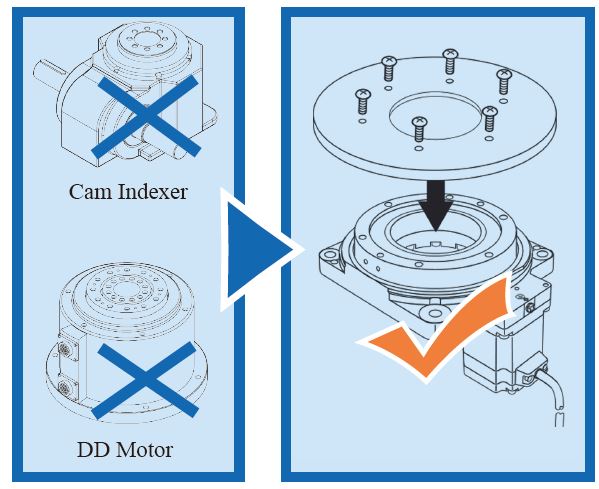

Platform berputar berongga boleh terus menggantikan pembahagi cam dan motor DD. Platform berputar berongga adalah platform berputar digital berketepatan tinggi yang mempunyai kelebihan kos rendah dan berketepatan tinggi, dan menduduki kedudukan yang kuat di platform berputar. pasaran,
